Technik

Qualitätsstufen

Qualitätsstufen • quality levels • 质量等级

Unser Sortiment ist aufgeteilt in „norm“, „good“, „high“ und „premium“ Qualität. Diese Leistungsklassen erstehen aus Werkstoff- und Fertigungsunterschieden, wie wir sie täglich messen können.



Normqualität

Wir überwachen die Einhaltung der Normen stichprobenartig mit Audits, Produktions- und Wareneingangskontrollen. #Standardqualität Marke #COM-A



Gute Qualität

wird zu 100% bei Hauptmerkmalen geprüft. Wir arbeiten ausschließlich mit Produzenten, die wir selbst auditiert haben, und wechseln sie nicht. Marke #COM-A+



Hohe Qualität

Diese Qualitätsstufe kann teure Markenprodukte traditioneller Hersteller ersetzen. Die Fabriken erfüllen strengste Kriterien. Marke #Q-COM



Premium

Kugellager und Kegelrollenlager von #HCH





Prüfdienstleistungen

In unserem Labor überprüfen wir alle wesentlichen Wälzlager-Produktmerkmale selber – im Rahmen von Entwicklung, Wareneingangskontrollen und Fehleranalysen. Gerne nehmen wir auch reine Prüfaufträge an. Sie profitieren von unseren modernen Geräten und unserem Knowhow in Umgang mit diesen sowie im Versuchsaufbau, Prüfmittelbau, Auswertung und Dokumentation.

Werkstoffe

• Härteprüfung nach Rockwell (HRC)
• Härteprüfung nach Vickers (HV)
• Bruchtest
• Materialprüfung Ringe, Wälzkörper, Käfige führen externe Partner für uns durch

Materialprüfung Schaubild SS 698 2RS Edelstahlring Rasterelektronenmikroskop • Scanning Electron Microscope

Abdeckung

• Dichtheitsanalyse

Oberfläche

• Schichtdickenmessung
• Korrosion-Schnelltest
• Salzsprühtests führen externe Partner für uns durch

Einsatzbereich

Tiefkühltest bis zu -50°C
• Hitzetest bis zu +400°C

Genauigkeit

• Dimensionsprüfungen (d, D, B, ….)
• Konturen-, Rauheits-, und Genauigkeitsanalysen mit optischen und taktilen Messgeräten

Foto der Prüfergebnisse einer Genauigkeitsanalyse einer Kugellager-Laufbahn • Picture of test results of bearing raceway accuracy test • 深沟球轴承的滚道检测结果的图片

Lagerluft

Die Lagerluft ist der Abstand, um den ein Lagerring zu einem anderen Lagerring verschoben werden kann. Wir ermitteln den Abstand durch mechanische Messung und prüfen, ob das Ergebnis den Normmaßen entspricht.  Zur Tabelle



• Radiale Lagerluft
Wir messen die radiale Verschiebung des Innenrings eines Lagers:



Radiale Lagerluft • radial clearance • 径向游隙

• Axiale Lagerluft
Wir messen die axiale Verschiebung des Innenrings eines Lagers:



Axiale Lagerluft • axial clearance • 轴向游隙


• Lagerluft von Spezialteilen
Wir messen mit eigens hergestellten Prüfmitteln.

Laufgeräusche

• Vibrationsprüfmaschine BVT-1A
• Geräuschklasse leiten wir aus den (exakteren) Werten der Vibrationsprüfung ab oder lassen wir von externen Partnern durchführen.

Lebensdauer

• Rollenprüfstand (D = Ø50 bis 250mm)
• Zusammenarbeit mit Lieferanten und externen Instituten

Fehleranalyse

Grundlage jeder Fehleranalyse ist, Dinge unvoreingenommen zu betrachten und die richtigen Fragen stellen zu können. So können wir die Wurzeln von Wälzlagerschäden erkennen. Das aktuelle Beispiel:

Fehleranalyse eines Wälzlagerschadens mit Pitting

Bei einer Transportrolle drückten falsch ausgelegte Beilagscheiben kontinuierlich auf den Innenring. Die Vorspannung des Innenrings führte zu einseitiger Laufbelastung und in Folge zum Aufplatzen („Pitting“, „Grübchen“) der Laufbahn (Punkt 1) und der Kugeln (Punkt 2). Der Außenring rutschte bereits durch, worauf uns die verfärbte Seite des Außenrings (Punkt 3) und Fettaustritt im Gehäuse schließen ließen. Beim Filtrieren des Fetts fanden wir Metallteile. Zuvor hatten wir die Lager auf der Druckprüfmaschine bei 2700 N ausgepresst und festgestellt dass Passung in Ordnung war. Auch maßtechnisch und bei Härte und Rauheit hatten wir keine Fehler an den zerlegten und gewaschenen Einzelteilen gefunden.

Infolge zahlreicher Schadensanalysen wie dieser haben wir das Vertrauen von Industriebetrieben jeder Größe gewonnen. Unsere Neugier dabei ist ungebrochen und wir bitten Sie höflich, uns auch Ihre Muster von schadhaften Lagerungen zu schicken, damit wir Ihnen zu einer Verbesserung verhelfen können.

Muster senden

Weiters begleiten wir Sie bei Ihrer Auswirkungsanalyse (FMEA) im Rahmen größerer Projekte.

• Unkompliziert per 📞Button oder Mail an unsere Technik Kontakt aufnehmen

Zug-Druckprüfung

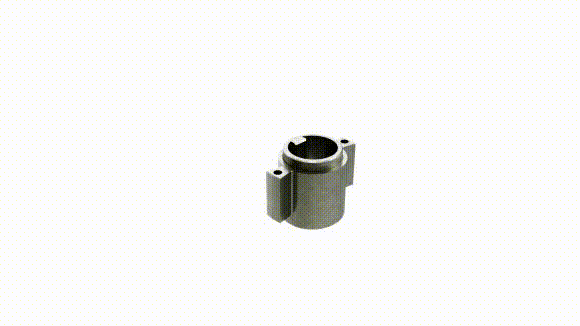

Animation einer Druckprüfung auf einer Galdabini Quasar 100



Wir führen bauteilspezifische Prüfungen mit unterschiedlichsten Prüfparametern auf einer Universalprüfmaschine durch und erhalten so aussagekräftige Ergebnisse.

Unser Angebot umfasst Zug- und Druckprüfungen, Druckschwellbelastungen, Simulation von Betriebsbedingungen, Aufpress- und Abziehversuche – an Metallen, Kunststoffen, Gummi, Folien, Textilien, einzelnen Bauteilen oder ganzen Baugruppen!



Druckprüfmaschine Auspressversuch und Kraftdiagramm



Prüfadapter für Druckprüfung

Unser Angebot

richtet sich an Unternehmen, Produzenten, Entwicklungsabteilungen und Ingenieurbüros aus unterschiedlichsten Bereichen. Wir helfen bei Konzeptverifizierung, Bauteilprüfungen, Qualitätskontrollen und bei der Nachstellung von Schadensfällen. Das Angebot umfasst die notwendigen Prüfadapter.



Ihr Vorteil

Sparen Sie sich die hohen Kosten der Anschaffung einer Universalprüfmaschine oder einer Prüfung bei einem akkreditierten Prüflabor.



Preis

Je nach Umfang.
Beispiel einfacher Druckversuch bis Materialversagen: 100 €
Beispiel Druckschwellbelastung 8 h: 250 €

Anfragen



Facts

Universal Zug- und Druckprüfmaschine Galdabini Quasar 100:

• Elektromotorischer Spindelantrieb

• Kraft-Messbereiche:
1)   500 N   –   100 kN Auflösung   =   0,8 N
2)   50 N   –   2,5 kN Auflösung   =   0,04 N

• Auflösung Traversenweg   =   0,041 μm

• Messraum (mm):   400 x 400 x 1000

• Kalibrierung nach DIN EN ISO 7500-1:2018

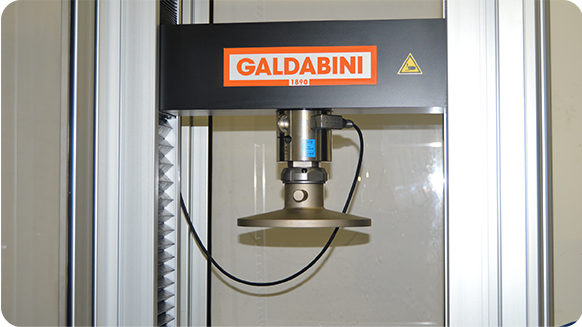

Foto der Universal Zug- und Druckprüfmaschine Galdabini Quasar 100 und ihres Messraums
